沸石转轮+RCO催化燃烧设备是目前有机废气处理领域应用较为实用的一种工艺。采用吸附-脱附-冷却三项连续程序,边吸附边脱附。沸石转轮先对有机废气吸附收集、压缩、提高浓度,然后再把高浓度的废气分子从沸石转轮中脱附出来,送入催化氧化炉(CO炉)中进行无焰燃烧。达到对有机废气净化的目的。朴华科技沸石转轮+RCO设备主要由废气预处理系统、沸石转轮吸附浓缩系统、脱附系统、催化燃烧系统、冷却干燥系统和自动控制系统等组成。
1.先用沸石转轮对挥发性有机废气(VOCs)进行吸附、压缩,提高浓度;
2.把高浓度的废气分子脱附后送入催化氧化炉进行无焰燃烧,分解成CO2和H2O,达到对有机废气净化的目的。

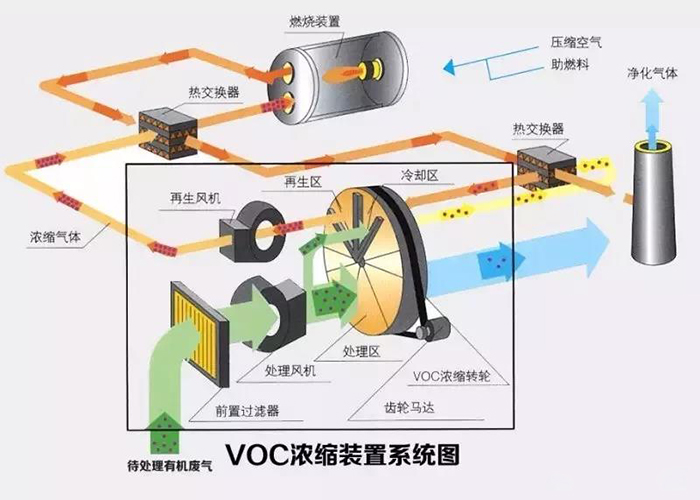

1.大风量、低浓度的挥发性有机废气(VOCs)在引风机作用下经过滤器过滤,然后进入沸石转轮被吸附、浓缩,被吸附净化后的干净空气通过烟囱排入大气。
2.电控系统控制催化氧化炉开始加热,同时对贵金属催化剂进行预热,加热后的高温气体经换热器降温再经混风调节到100-200℃,沸石转轮缓慢回转(3~8r/h),当吸附区的转轮旋转到脱附区时,被脱附区100-200℃的高温脱附,脱附后的高浓度有机废气经换热器预热进入催化氧化炉,在贵金属催化剂的作用下,在250-300℃发生无焰燃烧,有机废气被氧化分解成CO2和H2O,净化后的空气经烟囱高空排放。(RCO催化燃烧设备的核心部件:蜂窝活性炭、贵金属催化剂、沸石转轮)
3.完成脱附的沸石转轮旋转到冷却区冷却降温,完成吸附/脱附/冷却的循环过程。
1. 沸石分子筛对有机废气的吸附能力更强,过滤效果更好;
2. 沸石分子筛吸附VOCs所产生的压降低,可大大减少电力能耗;
3. 对有机废气的浓缩可达15-20倍,处理效果更佳;
4. 可对燃点200℃左右的有机废气进行脱附,比活性炭应用范围更广;
5. 沸石分子筛使用寿命更长;
6. 沸石分子筛占用空间更小,系统设置更加灵活;
7. 整体系统采预组及模块化设计,提供持续性及无人化的操控模式;
8. 系统自动化控制,单键启动,操作简单,并可搭配人机交互界面,监控重要操作数据。
主要适用于:石油化工、表面涂装业、木材加工业、半导体制造业、电子零组件制造业、印刷业、包装材料制造业、涂料制造业、化学材料制造业、制药业、金属锻造业、造纸业、印刷电路板制造业、光电材料及元件制造业、汽车制造业、航空业等生产操作过程中产生的各类有机废气净化处理。对当前环保重点要求的苯、甲苯、二甲苯、非甲烷总烃等有机废气处理效果好。
适用条件:低浓度、中等风量、温度低于50℃、湿度低于90%RH;
适用有机废气组分:笨、甲苯、二甲苯、醇、酮、醛、部分酯等;
不适用有机废气组分:UV漆、固化剂、高沸点聚合物、卤素及其化合物。
产品型号 |
处理风量 (m3/h) |
预热温度 (℃) |
设备阻力 (pa) |
处理效率 (%) |
法兰进口径 (mm) |
法兰出口径 (mm) |
外形尺寸 (mm) |
PH-RCO-2000 | 2000 | 200-300 | 350 | ≥95 | DN200 | DN200 | 2200x1660x2150 |
PH-RCO-5000 | 5000 | 200-300 | 350 | ≥95 | DN300 | DN300 | 2860x1810x2300 |
PH-RCO-10000 | 10000 | 200-300 | 350 | ≥95 | DN400 | DN400 | 3380x1880x2580 |
PH-RCO-15000 | 15000 | 200-300 | 350 | ≥95 | DN500 | DN500 | 3600x1980x2860 |
PH-RCO-20000 | 20000 | 200-300 | 350 | ≥95 | DN600 | DN600 | 4200x2050x3270 |
PH-RCO-25000 | 25000 | 200-300 | 350 | ≥95 | DN650 | DN650 | 4530x2260x3850 |
PH-RCO-30000 | 30000 | 200-300 | 350 | ≥95 | DN700 | DN700 | 5050x2350x4550 |
PH-RCO-35000 | 35000 | 200-300 | 350 | ≥95 | DN750 | DN750 | 5850x2590x4850 |
PH-RCO-40000 | 40000 | 200-300 | 350 | ≥95 | DN800 | DN800 | 6350x3050x4950 |

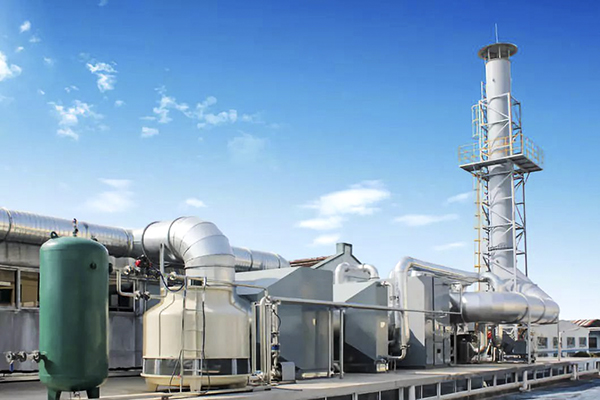

沸石转轮+RCO催化燃烧设备安装在郑州客户喷漆房
