有机废气治理设备通常采用销毁技术,主要有以下几种装置:高温蓄热催化氧化装置(RCO)、高温蓄热氧化装置(RTO)、液体(废溶剂)焚烧装置、换热式直燃焚烧装置(TNV)等。朴华科技在此重点介绍以下3种。
一、高温蓄热氧化装置(RTO)
按设计结构不同,高温蓄热氧化装置可分为:三室RTO(即三塔RTO)、旋转式R-RTO、多阀组D-RTO。废气浓度在1500~2000mg/m3以上的可单独使用RTO,废气浓度在1500~2000mg/m3以下的可配合沸石分子筛转轮使用,先提高废气浓度,再进行燃烧。

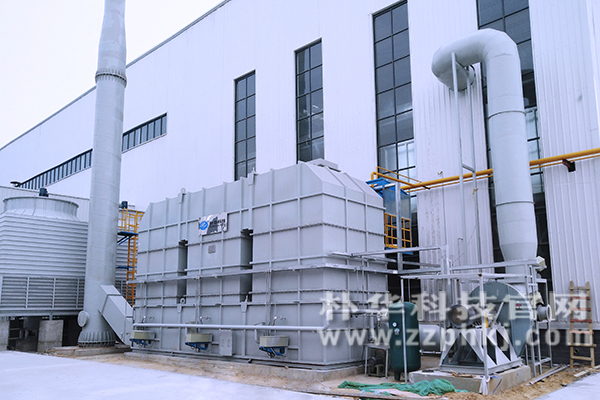

案例:三室RTO设备安装在客户厂房
技术原理:把有机废气加热升温至760℃以上,使废气中的VOCs氧化分解,成为无害的CO2和H2O;氧化产生的高温气体流经特制的陶瓷蓄热体,使陶瓷体升温而“蓄热”,此“蓄热”用于预热后续进入的有机废气,从而节省废气升温的燃料消耗。
技术特点:处理范围广、达标性能高、运行费用低、使用寿命及热能回用高、维护简便。
适用行业:表面喷涂、包装印刷、石油化工、医药、电子、沥青、塑料等行业。
适用工况:中高浓度,多组分有机废气,如低浓度废气可搭配沸石分子筛转轮废气浓缩成高浓度气体。
二、 旋转式高温蓄热氧化装置(R-RTO)
该装置利用蓄热材料储存的热量,将待处理混合气体加热升温至760~850℃,将混合气体中的挥发性有机化合物氧化,分解成H2O和CO2。该装置将一个燃烧室分成12个小室,从而实现垂直通路、定量流动(不短路);单一转阀代替三塔RTO的9个风门,用1套带有驱动装置的旋转阀门调节气流方向。
技术特点:处理范围广,达标性能高,热能回用高,压力波动小,泄露率低,设备紧凑,节省空间,维护方便。
三、多阀组蓄热氧化装置(MV-RTO)
该装置利用蓄热材料储存的热量,将待处理混合气体加热升温至760~850℃,将混合气体中的挥发性有机化合物氧化分解成H2O和CO2。该装置将整个蓄热室分为5、7或9个室,从而实现垂直通道、定量流动不断路;多阀组代替三塔RTO的6个提升阀组。
技术特点:多阀门组RTO弥补了单一转阀旋转RTO的检修问题,净化效率达99.5%以上,高浓度废气超温影响小,阀组接近零泄漏。
适用行业:石油化工、医药、包装印刷、表面喷涂、皮革、油墨、胶黏剂等。
适用工况:中高浓度,多组分有机废气,如低浓度废气可搭配沸石分子筛转轮废气浓缩成高浓度气体。
3种不同结构的RTO对比
主要相同点:基本原理一致;所用钢材管道、内保温陶瓷纤维、蓄热体基本一致;高温阀一致;热能再利用的换热器基本一致;燃烧器一致。
主要不同点:内部结构设计不同,从外形上看,一种是长方形,另外两种是立式圆形;气体进出切换阀的方式不同;净化效率不同,应以实际案例和第三方监测机构数据为准;价格不同。
