湿式电除尘器除尘效果怎么样?什么原理?10mg以内超低排放能达到吗

发布时间:2020-01-17 返回列表

湿式电除尘器采用垂直流金属板线式类型,间歇喷淋冲洗,可根据场地条件灵活布置于吸收塔顶部或后部,潮湿的烟气条件为湿式电除尘器提供了良好的工作环境,粉尘或雾滴更容易荷电而得到进一步脱除,不仅可达到70-85%的除尘效率,同时可协同脱除PM2.5微细粉尘、固态颗粒汞、SO3气溶胶及“石膏雨”颗粒物,可满足10mg以内超低排放的除尘要求。

一、湿式电除尘器工作原理

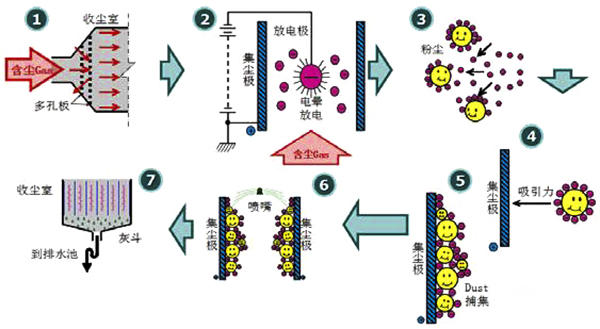

金属放电线在直流高电压的作用下①,将其周围气体电离②,使粉尘或雾滴粒子表面荷电③,荷电粒子在电场力的作用下向收尘极运动④,并沉积在收尘极上⑤,水流从集尘板顶端流下,在集尘板上形成一层均匀稳定的水膜⑥,将板上的颗粒带走⑦。

二、湿式电除尘器系统构成

主要由湿式电场系统、电气系统、保温箱热风吹扫系统、冲洗水系统和壳体组成。

1、湿式电场系统

湿式电场系统构成湿式电除尘器的主体部分,包括:

①阳极系统:主要由阳极板、阳极吊梁、极距限位装置等组成。

②阴极系统:主要由阴极线、阴极框架、阴极吊挂、阴极进线、绝缘构件等组成。

2、电气系统

电气系统是形成高压电场和供电的系统,主要由高压供电和低压控制两大部分组成。

①高压供电装置:由控制柜、整流变压器、可控硅、隔离开关箱、智能型电除尘专用控制器及一些相关的附件等设备组成。

②低压自动控制系统:一般包括绝缘子加热恒温自动控制装置;安全连锁装置;高压安全接地开关控制装置;绝缘子室低温监测与显示报警装置;变压器油温保护装置等。

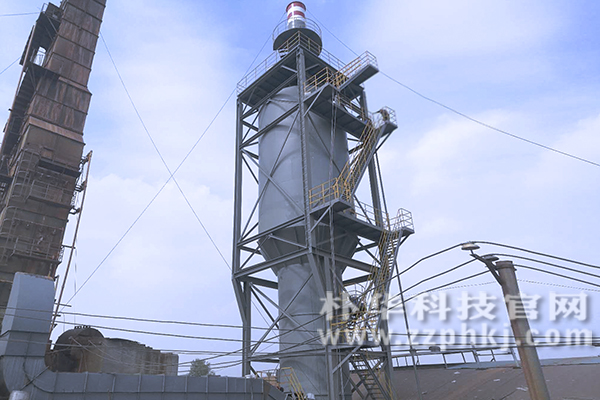

案例:鹤壁砖瓦厂 湿式电除尘器除尘+双碱法脱硫 超低排放改造项目

案例:鹤壁砖瓦厂 湿式电除尘器除尘+双碱法脱硫 超低排放改造项目

3、保温箱热风吹扫系统

保温箱热风吹扫系统是湿式电除尘器高压电场稳定运行的必要条件,主要由吹扫风机、加热器、保温箱等部件组成。

4、冲洗水系统

冲洗水系统主要由冲洗水箱、水泵、喷淋冲洗系统和喷雾冲洗系统组成,并辅助以内部管网及喷嘴。

喷淋系统定期对阴极线、阳极板等内部构件进行冲洗,确保湿式电除尘器正常稳定运行。喷雾系统的主要功能是将工艺水雾化后随烟气送入湿式电除尘器电场区,雾滴吸附大量的气溶胶和悬浮尘粒,在高压电场作用下被阳极板捕集并形成均匀水膜排走,并起到对极板的清洁作用。

运行中,含尘和含浆的潮湿烟气由电场上游进入并流过整电场区域。电场内由于阴阳极系统的相互作用,形成大量气体电离生成的电子和离子,潮湿烟气吸附电子和离子形成荷电颗粒,并在电场作用下向电极性相反的电级运动而沉积在电极上,使得气体得到净化,净化后的气体由电场下游排放。

三、湿式电除尘器安全保障措施

1、阴阳极系统全面采用2205双相不锈钢,其承受电场放电、耐受局部高温、保持结构刚性等方面明显优于非金属材料,而强度远超普通不锈钢且具有优异的耐氯离子腐蚀和局部腐蚀能力,尤其适合湿法脱硫尾部腐蚀烟气运行环境。

2、阴极线采用螺栓连接,避免焊接或缠绕方式,保证连接质量和防腐张紧效果。

3、多级冲洗系统,布置、流量、冲洗间隔相互补充,保证系统清洁。

4、设计中实现分区供电,同一电场内,可分为多个区域独立供电,当某个区域失电时,不影响其余区域的正常运行。
