有机废气VOCs治理深冷冷凝技术核心部件——压缩机

发布时间:2021-06-10 返回列表

高浓度小风量VOCs废气(如储罐大小呼吸气、反应釜VOCs废气)等,一般采用深冷冷凝作为预处理或者末端处理设施,如果是单一物质,那深冷后的液体还可以回用,实现真正的碳减排。

要了解VOCs深冷,首先来了解下这个系统的核心部件之一——压缩机。VOCs深冷装置的压缩机的机型种类有很多,它是制冷系统中的主要设备,它通过电能转换为机械功,把低温低压气态制冷剂压缩为高温高压气体,保证制冷的循环进行。通过低温期与VOCs废气换热,把VOCs废气冷凝下来,实现VOCs的减排。

压缩机主要有以下几种分类:

1.半封闭制冷压缩机:制冷量60~600KW,可用于各种VOCs深冷冷凝撬装设备中。

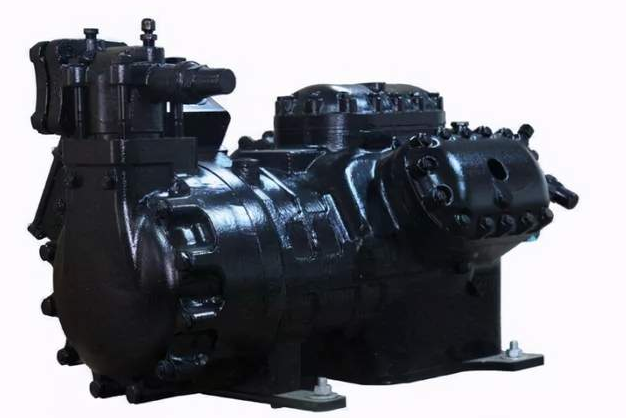

半封闭制冷压缩机

2.全封闭制冷压缩机:制冷量小于60KW,多用于空调机和小型冷库制冷设备及小型VOCs深冷设备中。防爆好做一些。

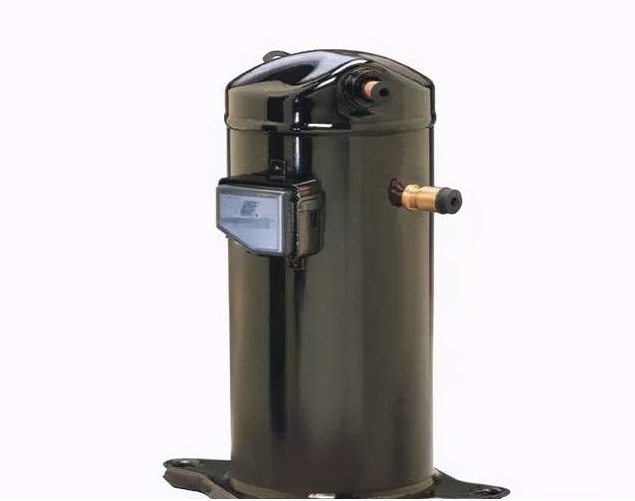

全封闭制冷压缩机

3.螺杆式制冷压缩机:制冷量100~1200KW,可用于大中型VOCs深冷﹑冷库制冷设备中。

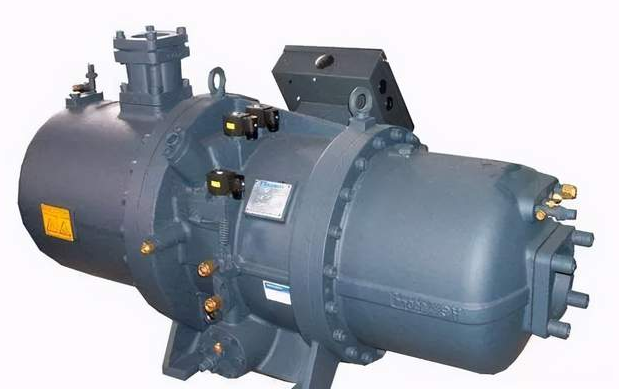

螺杆式制冷压缩机

制冷压缩机全封闭式与半封压缩机的区别:

目前市场的主要是半封闭活塞式压缩机(现在螺杆压缩机越来越多),半封闭活塞式冷库压缩机一般采用四极电动机驱动,其额定功率一般在60——600KW之间,气缸数为2--8个,较多12个。

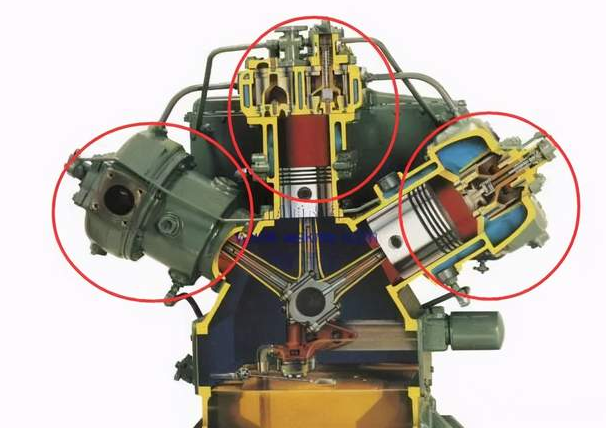

制冷压缩机全封闭式与半封压缩机的区别

全封闭式压缩机与所配用的电动机公用一根主轴装在机壳内,因而可不用轴封装置,减少泄漏可能性。

优点:

压缩机和电动机装在一个由熔焊或钎焊焊死的外壳内,共用一根主轴,这样既取消了轴封装置,又大大减轻和缩小了整个压缩机的尺寸和重量。露在机壳外表的只焊有吸排气管、工艺管及其他(如喷淋管)必要的管道、输入电源接线柱和压缩机支架等。

缺点:

不容易打开修理,由于整个压缩机电动机组是装在一个不能拆开的密封机壳中,不易打开进行内部修理,因而要求这类压缩机的使用可靠性高,命长,对整个制冷系统的安装要求也高,这种全封闭结构形式一般用于大批量生产的小冷量制冷压缩机中。

半封闭式压缩机多采用气缸体——曲柄箱整体结构形式,其电机外壳往往是气缸体曲柄箱的延伸部分,以减少连接面和保证压缩机级电动机之间的同心度;在较大的机型中,为铸造和加工方便起见才制成可分的,在连接处由法兰连接起来。曲柄箱和电机室两空间由孔相通,以利润滑油的回流。

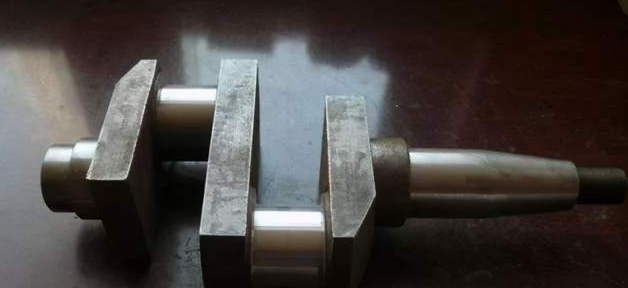

半封闭压缩机的主轴是曲柄轴或偏心轴的结构形式;内置电动机的冷却有的用空气或水,有的用吸入低温工质蒸气。而对于小功率范围内的半封闭压缩机,其润滑往往采用离心供油方式。

这种润滑方式结构简单,但当压缩机功率增大,供油不足时,改为压力润滑方式。

优点:

1、能适应较广阔的压力范围和制冷量要求;

2、热效率较高,单位耗电量较少,特别是气阀的存在使偏离设计工况运行时更为明显;

3、对材料要求低,多用普通钢铁材料,加工比较容易,造价比较低廉;

4、技术上较为成熟,生产使用上积累了丰富的经验;

5、装置系统比较简单。

半封闭活塞式压缩机的上述优点使它在各种VOCs深冷,乃至制冷空调装置,特别在中、小冷量范围内,成为制冷机中应用很广、生产批量很大的一种机型。

与此同时,半封闭活塞式压缩机既保持了开启式压缩机易于拆卸、修理的优点,同时又取消了轴封装置,改善了密封情况,机组更加结构紧凑,噪声低,当用吸入的低温工质冷却电动机时,有利于机器的小型轻量化。

目前采用R22、R404a等用于中、低温的半封闭活塞式制冷压缩机广泛应用于VOCs深冷冷凝(或者称之为油气回收设备)、冷库、冷藏运输、冷冻加工、陈列柜和厨房冰箱等领域。
