有机废气处理工艺之废气治理设备RTO危害要素分析及对策

发布时间:2020-06-15 返回列表

蓄热式燃烧分解设备(RTO)是一种高效有机废气治理设备。与传统的催化燃烧、直燃式热氧化炉(TO)相比,具有热效率高、运行成本低、能处理大风量低浓度废气等特点。本文对RTO及相关设施危害因素进行详细分析。

一、RTO工作原理介绍

目前,在国内应用广泛、工艺技术较为有效的蓄热式燃烧分解设备主要为三室RTO,即RTO分为三个蓄热室,其中蓄热室填充床为耐热、耐腐蚀的陶瓷材料填充,确保RTO热回收率在95%以上,以便更好的实现有机废气处理

其工作原理如下:

有机废气被收集后经第一个蓄热室进入燃烧室,被点燃的天然气加热至760℃以上,氧化分解为CO2和H2O,达到有机废气处理目的。净化后的高温气体从第二个蓄热室排出,同时对该蓄热室进行加热。

当第二个蓄热室被高温气体加热到设定温度时,切换阀打开,有机废气从该蓄热室进入,在高温下被氧化分解,从第一个蓄热室排放出去,从而对第一个蓄热室进行加热,如此来回切换,实现在充分利用热能的情况下实现有机废气处理。

三个蓄热室的RTO系统多出一个蓄热室进入清扫状态,可有效防止未完全分解的少数有机废气逃逸,有机废气处理效果更佳。

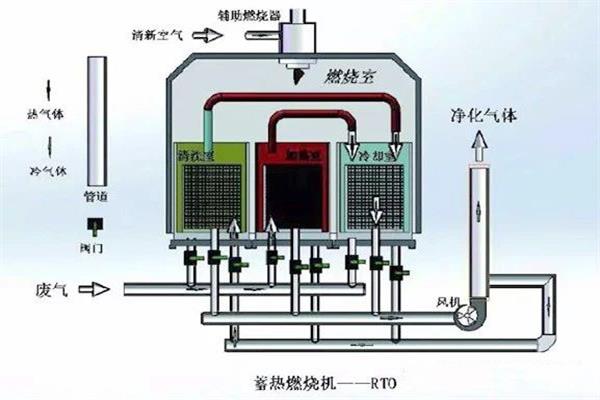

三室蓄热式燃烧装置工艺图

三室蓄热式燃烧装置工艺图

二、RTO及相关设施危害因素分析

1、企业在原设计中未考虑使用RTO

在增上RTO时,仅考虑RTO装置本身对处理废气的适用性,而成套废气治理设备生产厂家仅提供RTO本体装置部分,对前、后附属处理设施未进行考虑,企业又未对废气治理设备配套进行正规设计,致使情况较为复杂的企业系统运行稳定性不够,甚至发生事故。

2、材料选择方面因素

因成本及腐蚀等问题,原料废气及放空等管线,中小企业会普遍选择PVC、玻璃钢等材料。使用上述材料的企业如原料气线未考虑防静电设计,易使静电积聚,在废气浓度超过爆炸极限时,管线内发生爆炸。

3、仪表报警、连锁设施不足

RTO设施生产厂家只考虑本体设施工艺操作上的连锁,附属设施及安全设施方面未予充分考虑。比如未在上游废气出口设置浓度报警仪,无法及早知道废气浓度超标并及时采取措施避免炉堂温度超高、尾气温度同时超高等连锁反应。

4、系统未设置相应的安全设施

废气治理设备未设置相应的安全设施,如原料废气线防静电设施、原料废气进RTO前设置阻火器等,容易导致静电积聚导致爆炸及回火等情况发生。

5、工艺流程设置不合理

企业排放的往往不是单一的有机废气,除有机废气,经常带有酸、碱性气体,或者燃烧后有酸性气体产生。未设置吸收处理装置,会导致气量偏大,腐蚀设备管线,缩短设备、管线使用寿命、废气指标不合格。

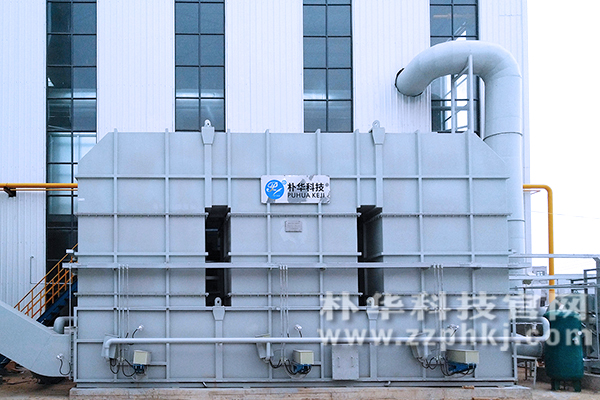

三室蓄热式燃烧装置安装在客户厂区

三室蓄热式燃烧装置安装在客户厂区

三、安全对策措施

企业应根据自身实际工况,包括废气来源、组成、浓度变化、气量大小等,根据实际需要增设相应附属设施和安全设施。着重注意以下几个方面。

1、去除不宜进入RTO的有机废气组分

如采用冷凝方式回收部分高浓度有机废气组分;设置水喷淋装置吸收洗涤酸、碱类气体,保证进入RTO有机气体达到进气指标要求。

2、保证废气浓度、气量相对稳定

在有机废气进入RTO前,设置足够容积的缓冲罐,增加废气的停留时间,较好地混合气体浓度,并根据需要补充风量,避免高浓度、大气量废气直接进入RTO。

3、提高自动化控制程度

对关键操作参数实时监测和进行连锁控制,实时监测风机、阀门、燃烧器、酸碱度、废气浓度、炉膛和废气管道压力的参数变化,并按工艺安全要求设置相应连锁。

4、防止发生回火

缓冲罐至RTO管线等位置设置回火装置,紧急排放阀宜设置远程独立控制,防止在非正常情况下,气流堵塞,影响上游设置。

5、防止静电产生

废气管线宜采用金属材质,连接法兰进行跨接,系统进行可靠接地,防止静电积聚。

6、防止爆炸危害扩大

废气管道设置防爆膜、防止管道堵塞的泄压阀,缓冲罐上设置泄压阀,RTO炉膛设防爆口等安全设施,采用防爆风机。
