VOCs有机废气焚烧RTO系统天然气耗量计算

发布时间:2021-10-09 返回列表

2020年1月14日,生态环境部发布了一个重磅的行业技术规范,即批准《蓄热燃烧法工业有机废气治理工程技术规范》为国家环境保护标准,并予发布,标准编号为HJ1093-2020。

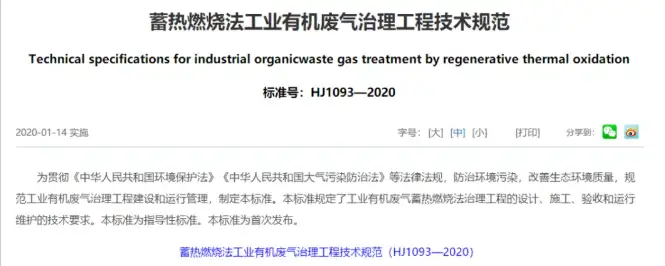

蓄热燃烧法工业有机废气治理工程技术规范

该标准与《挥发性有机物污染防治技术政策》、《吸附法工业有机废气治理工程技术规范》、《催化燃烧法工业有机废气治理工程技术规范》共同构建了我国现行挥发性有机物污染防治技术体系,可为工业源VOCs污染防治提供了重要的设计参考和技术支持,有效支撑VOCs污染治理减排。来一个干货技术问题:RTO系统天然气耗量如何计算?

第一步: 会计算热效率和进出口温差

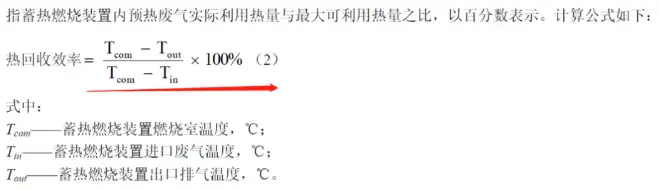

计算热效率和进出口温差

假设RTO炉膛内的均温为800℃,RTO进口温度为30℃,RTO热效率≥95%,计算RTO出口温度及进出口温差,即:

计算得出出口的废气温度为68.5℃,即温差△T=38.5℃。

第二步: 计算天然气耗量,以计算RTO系统空车运行的工况为例

RTO系统排放的热量散失的途径为废气带走的热量和RTO系统表面散热。因系统排放的热量中系统表面散热远小于废气带走的热量。故理论计算中RTO系统的表面散热可以忽略不计。即我们假设工况为:

一套2万风量的的三床式RTO,入口温度为30℃,设计热效率≥95%,炉膛平均温度为800℃,天然气热值为36000kJ/Nm³。计算空车运行状态的天然气耗量即计算没有VOCs进入时的天然气空烧的耗量。

依照公式:

即RTO焚烧系统空车运行时的热量需求为:

Q热量=1.005×1.293×20000×38.5=1000588kJ/h;

计算得出天然气的耗量为:

V天然气=1000588÷36000=27.79Nm³/h。
