公司要求设计一套小型的除尘设备,查了很多资料,现在把设计计算方法整理如下。下面给出已知条件:处理风量:200立方/min;滤袋尺寸:Φ116X3m

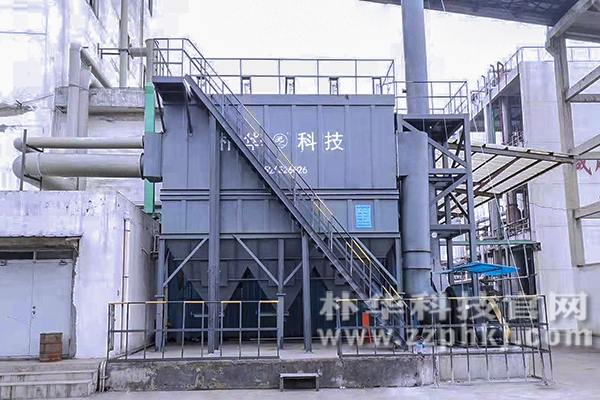

案例:脉冲袋式除尘器设备安装在郑州客户厂区
1、根据已知条件选择过滤风速
一般的过滤风速的选择范围是在0.8~1.5m/min,此时根据除尘设备大小和滤袋选择风速,选择的是1m/min。
2、根据过滤风速和处理风量计算过滤面积
公式为:S=Q/V
V——过滤风速
S——过滤面积
Q——处理风量
计算后得S=Q/V=200/1=200平方米
3、计算滤袋数量
每条滤带的表面积S=ПDL
П——3.14(这个不需要说明了)
D——滤带直径
L ——滤带长度
计算得S1=3.14X0.116X3≈1平方米
滤带数量N=S/S1=200/1=200条
(注意:这里的滤带面积计算约等于200是为了方便计算,实际计算值为1.1,除下来滤带数量小于200条,为了方便,选择(200/1)条>(200/1.1)条,其实多几条可以满足处理风量,对计算无影响)

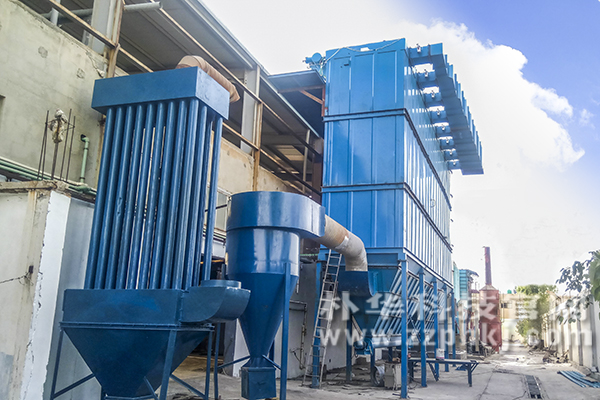

案例:脉冲袋式除尘器安装在非洲客户厂区
4、其实以上的全是基础,接下来的几点才是精髓
前面计算了这么多,是为什么?接下来要做什么?首先我们要明确,除尘器的心脏是什么?是电磁阀!所以接下来我们选型电磁阀,一般常用的电磁阀厂家有澳大利亚高原、SMC、等等。此处选择的是澳大利亚GOYEN的电磁脉冲阀。(至于为什么选这个型号,那是领导安排的),如果真要了解怎么选型的话,是多搞点电磁阀厂家的样本,本次选的GOYEN的电磁阀的几个参数很重要。
MM型淹没式电磁脉冲阀
1)阀门标称尺寸
有三种25/40/76
对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"
2)这个叫流动系数Cv的很重要
相对上述三种尺寸的Cv值为30/51/416
好,知道这些后,我选择的是中间那种40mm/Cv=51
3)脉冲长度0.15sec(可以理解为膜片打开到关闭的时间)
5、电磁阀的吐出流量
1)选用GOYENΦ40mm电磁阀
Q=(198.3XCvXP1)/(根号G)------------(抱歉,懒得找跟号)
Q ——吐出流量
Cv——流动系数
P1——表压(就是气包上压力表值,低压为0.4MPa以下,超过0.4算高压,此处选3kg/cm2,即0.3MPa)
G——气体比重(这个可以无视,常温下空气比重为1.14)
Q=(198.3x51x3)/(跟号1.14)
=28442.8/min
=474.1/sec
=71.1/0.15sec

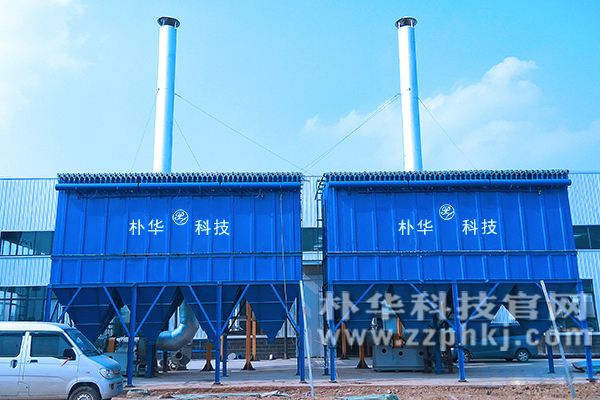

案例:脉冲袋式除尘器设备安装在山西客户厂区
2)压力容器的必要容积(这里就是算气包的直径和长度)
能够吐出71/0.15sec的压力容器的流量
V=Q/(P1-P2)
V——流量
P1——清灰前压力
P2——脉冲清灰后的压力(这个根据工况确定,本人选1.5)
V=71100/1.5kg=47.41L
算到这里后,就先停一停,因为先要大概算下花板的排部,根据滤袋数量200个,我选择20X10的排部方式比较容易计算,即电磁阀20个,喷吹管上喷嘴数量为10个。
下面开始验算我这种排部是否合理。首先,计算花板上孔与孔之间的距离,根据经验,间距一般取滤袋直径1.5倍即D=1.5Xd,D——花板孔间距,d——滤带直径,计算得D=1.5X116=174这里我取170mm,纵向间距一样也是170mm,最边上的孔到侧壁板距离我选的是150mm,但如果是这样间距到底的话,太难看了。
总的长度我算下来为L1=3994mm≈4000mm。(注意,这里花板孔间距主要是为了不让袋与袋之间相碰,袋与壁板之见不相碰就行,太大费材料,太小容易碰,并无实际规则),知道了上箱体花板的长度,主要是为了确定气包的长度,众所周知,气包是装在上箱体上,其长度应与上箱体长度相当且不能超过上箱体长度。所以算来算去,主要是为了知道气包的长度L2≤4000mm这里我们取整4000mm来计算。
S=V/L
V——这里的V就是上面算出来的压力容器必要容积
L——4000mm(这个应该明白把)
所以压力容器的截面积S=V/L=47410/400cm=118.525
6、喷嘴数量
除尘器较小,喷嘴也相应改小,除尘器制造厂家最小喷嘴为Φ7,是内径,Φ7喷嘴的截面积S=ПR2=38.465;Φ9喷嘴面积S=63.6;布袋体积V3=ПXR2XL=31.68立方米,Φ7喷嘴吐出量Q1=0.185XSXP1X(根号273/293)=3.11L/0.15sec,Φ9.......Q2=5.1L/0.15sec,E1=3.11/31.68=0.099<0.135,E2=5.1/31.68=0.135<0.161<2.0,所以选择Φ9的喷嘴,再确定数量N=Q/Q2=71/5.1=13.9=14个,也就是这个电磁脉冲阀能满足14个喷嘴,所以,我们之前所说的20X10的方案成立,基本上计算部分到此,外型的设计无外乎就是往核心部分罩个罩子。
